Bài viết này tôi xin viết tất cả những gì thực tế nhất về kỹ thuật và mong tính đóng góp xin được mạo muội các anh chị sành HD nhé!

Hiện nay có rất nhiều cửa hàng bán các loại http://phukienvienthong.com/ dùng để kết nối giữa máy tính ( PC ) và các thiết bị trên với màn hình TV. Có rất nhiều loại cable để kết nối giữa 2 thiết bị này với các chuẩn cũng như chất lượng âm thanh, hình ảnh khác nhau như HDMI, DVI, VGA, Component, Svideo, RCA, AV. Việc chọn lựa các loại cable làm sao cho phù hợp nhất để đem lại âm thanh hình ảnh chất lượng cao nhất. Tuy nhiên việc chọn lựa đôi lúc cũng không hề đơn giản với người mới dùng trong khi có rất nhiều chọn lựa như vậy.

Chúng ta dạo qua thị trường cáp HDMI: chỉ cần seach trên Google.com từ cáp HDMI thì chưa đến 1 giây chúng ta đã có được Khoảng 480.000 kết quả (0,28 giây) .Như vậy đủ thấy thị trường HDMI sôi động thế nào, và đứng trước hàng vạn kết quả Câu hỏi đặt ra với những người có nhu cầu mua là: Mua ở Đâu rẻ? Mua ở đâu được hàng tốt ? và trước khi trả lời những câu hỏi đó, chúng ta sẽ cùng tìm hiểu về cáp HDMI để có được những thông tin đầy đủ nhất trước khi đưa ra quyết định !

Chúng ta cùng tìm hiểu về cable HDMI nhé .

Đầu tiên về Cấu tạo http://phukienvienthong.com/cap-hdmi-to-hdmi/cap-hdmi-to-hdmi-10m-hang-chinh-hang-mealink.htmlnitek

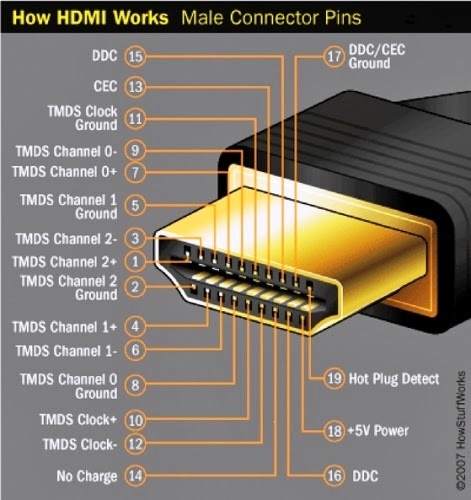

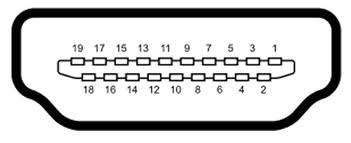

Có mười chín chân trong một kết nối http://phukienvienthong.com/cap-tin-hieu.html, như đã thấy trong hình minh họa sau đây



Chân 1 đến 9 http://phukienvienthong.com/cap-hdmi-to-hdmi.html thực hiện ba TMDS dữ liệu kênh (chuyển tiếp giảm thiểu sai tín hiệu - công nghệ cho phép DVI và HDMI để gửi dữ liệu tốc độ cao kỹ thuật số), ba chân cho mỗi kênh. TMDS dữ liệu bao gồm cả video và thông tin âm thanh, và mỗi kênh có ba dòng riêng biệt cho các giá trị +, giá trị-, và một lớp bạc chống nhiễu, và một dây nối đất hoặc dữ liệu.

Pins 10 đến 12http://phukienvienthong.com/cap-tin-hieu-hdmi/cap-hdmi-to-hdmi-1-5m-hang-chinh-hang.html mang dữ liệu cho các kênh TMDS đồng hồ, giúp giữ cho các tín hiệu đồng bộ. TMDS kênh dữ liệu, có dòng riêng biệt cho các giá trị +, giá trị-, và một lớp bạc chống nhiễu, và một dây nối đất hoặc dữ liệu.

Chân 13 mang các CEC (Consumer Electronics Control) kênh, được sử dụng để gửi lệnh và kiểm soát dữ liệu giữa các thiết bị kết nối.

Pin 14 http://phukienvienthong.com/cap-hdmi-to-hdmi.html được dành riêng để sử dụng trong tương lai.


Pins 15 và 16 là dành riêng cho các DDC (Display Data Channel), được sử dụng để giao tiếp EDID (Extended Display Identification Channel) thông tin giữa các thiết bị.

Pin 17 là một lá chắn dữ liệu cho các kênh CEC và DDC.

Pin 18 mang một nguồn cung cấp điện áp thấp (+5 V).

Pin 19 được Phát hiện cắm nóng, dành riêng để giám sát điện lên / xuống và cắm / rút phích cắm các sự kiện.
Về cơ bản là như vậy, Giờ đến phần quan trọng nhất :
Chúng ta cùng khám phá bên trong sợi phân phối http://phukienvienthong.com/cap-tin-hieu.html Chính hãng và sợi cáp không chính hãng nhé

http://phukienvienthong.com/Images/C%C3%A1p-HDMI-10m-Unitek.gif
http://phukienvienthong.com/cap-tin-hieu-hdmi/cap-hdmi-to-hdmi-1-5m-hang-chinh-hang.htmlChính hãng luôn tuân thủ đúng chuẩn, chất lượng đảm bảo nhưng giá thành hơi Max , cable không chính hãng giá rẻ không tuân thủ bất cứ quy tắc nào cả miễn sao là chạy được chất lượng đi đôi với giá thành ( Đó là hàng hóa trên thị trường hiện nay )




Như chúng ta đã thấy cable sơ đồ cable HDMI hàng nhái các chân 2,5,8,11,13 thiếu, nên chất lượng cable không Full Được HD, 1920* 1080 mà chỉ có tín hiệu HD nếu cáp dài không lên được sẽ bị vỡ hình.

Chúng ta khám phá bên trong sợi Cáp HDMI to HDMI 10m hàng chính hãng Mealink thực tế .
http://phukienvienthong.com/cap-tin-hieu.html giả chỉ có 14 chân tịn hiệu và một chân nối đất ( không phải là 21 chân như cáp xịn, tất cả cable Xịn đều 21 chân kể cả nối đất

http://g.vatgia.vn/gallery_img/8/hqeXXX.gif

http://g.vatgia.vn/gallery_img/8/moaXXX.gif
Chất lượng hình ảnh http://phukienvienthong.com/cap-hdmi-to-hdmi/cap-hdmi-to-hdmi-3m-slim-mealink-hang-chinh-hang.html hàng nhái > 10m độ phân giải Full HD 1920*1080. 100% Cáp HDMI dây lưới ( Hàng nhái )không Full HD ở đọ dài > 10M
http://phukienvienthong.com/Images/Cap%20HDMI%20nhai.jpg
