Thiết bị cắt lọc sét VSF 1pha cắt xung sét có cường độ ≤ 200kA và lọc bỏ nhiễu xung điện áp.

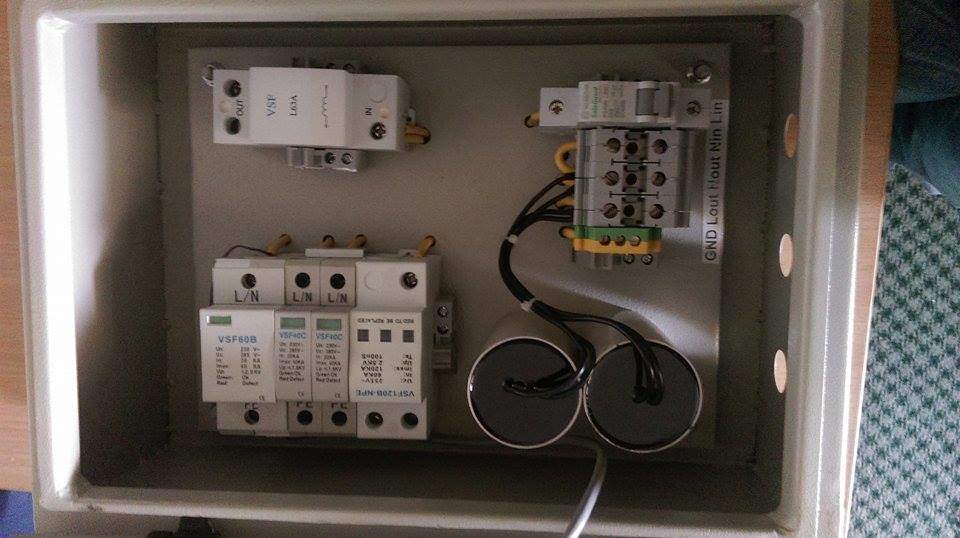

Có 3 cấp:

1.Cắt sét sơ cấp: Dập các xung điện áp và dòng điện lớn.

2.Lọc thông thấp:

- Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp.

- Cấp lọc này được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất.

3.Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.



Chỉ tiêu kỹ thuật

Đáp ứng

Cấu hình bảo vệ

(L-N, N-PE)

Pha

1

Điện áp làm việc

Uo

230V / (50Hz/ 60Hz)




Uc

385V / (50Hz/60Hz)

Dòng cắt lớn nhất (8/20µs)

Imax

120kA

Dòng tải định mức

IL

32A/40A/63A

Điện áp bảo vệ 20kA(8/20µs)

UP

≤ 2.2 kV

Thời gian đáp ứng, nm

tA

≤ 1ns

Tầng bảo vệ

3

MOV / LC / MOV

Nhiệt độ làm việc

-40oC~+80oC

Độ ẩm tương đối

≤ 95%

Thời gian phục hồi xung,ms

26ms

Năng lượng hấp thụ của toàn bộ MOV,J

≥ 4800J

Năng lượng tiêu tán, J/cm

150J/cm3

Tiêu chuẩn

IEC 61643 -1:1998

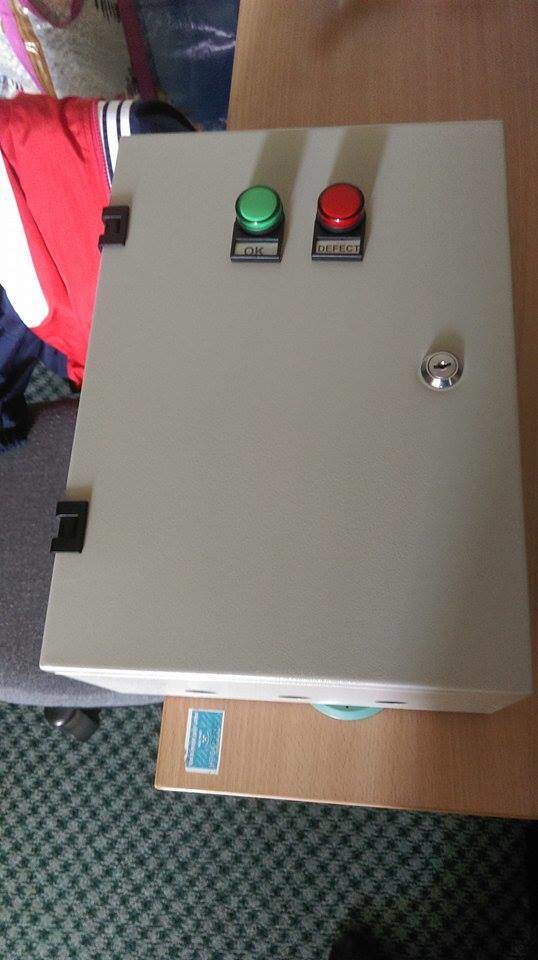

Vỏ thiết bị

IP55

Giá đỡ

Treo tường

Chiều rộng x chiều cao x chiều sâu

250 x 350 x150 (mm)
